Flux de soudage SJ501

GUJIN® est l'un des principaux fabricants, fournisseurs et exportateurs de flux de soudage SJ501 en Chine. L'adhésion à la recherche d'une qualité de produit parfaite a conduit à la satisfaction de nombreux clients pour notre SJ-501. Des matières premières de haute qualité et des prix compétitifs sont ce que souhaite chaque client, ce que nous pouvons vous fournir. Bien entendu, notre service après-vente parfait est également très important. Si vous êtes intéressé par notre produit Flux d'Arc Submergé SJ501, vous pouvez nous consulter dès maintenant et nous vous répondrons dans les plus brefs délais !

envoyer une demande

Description du produit

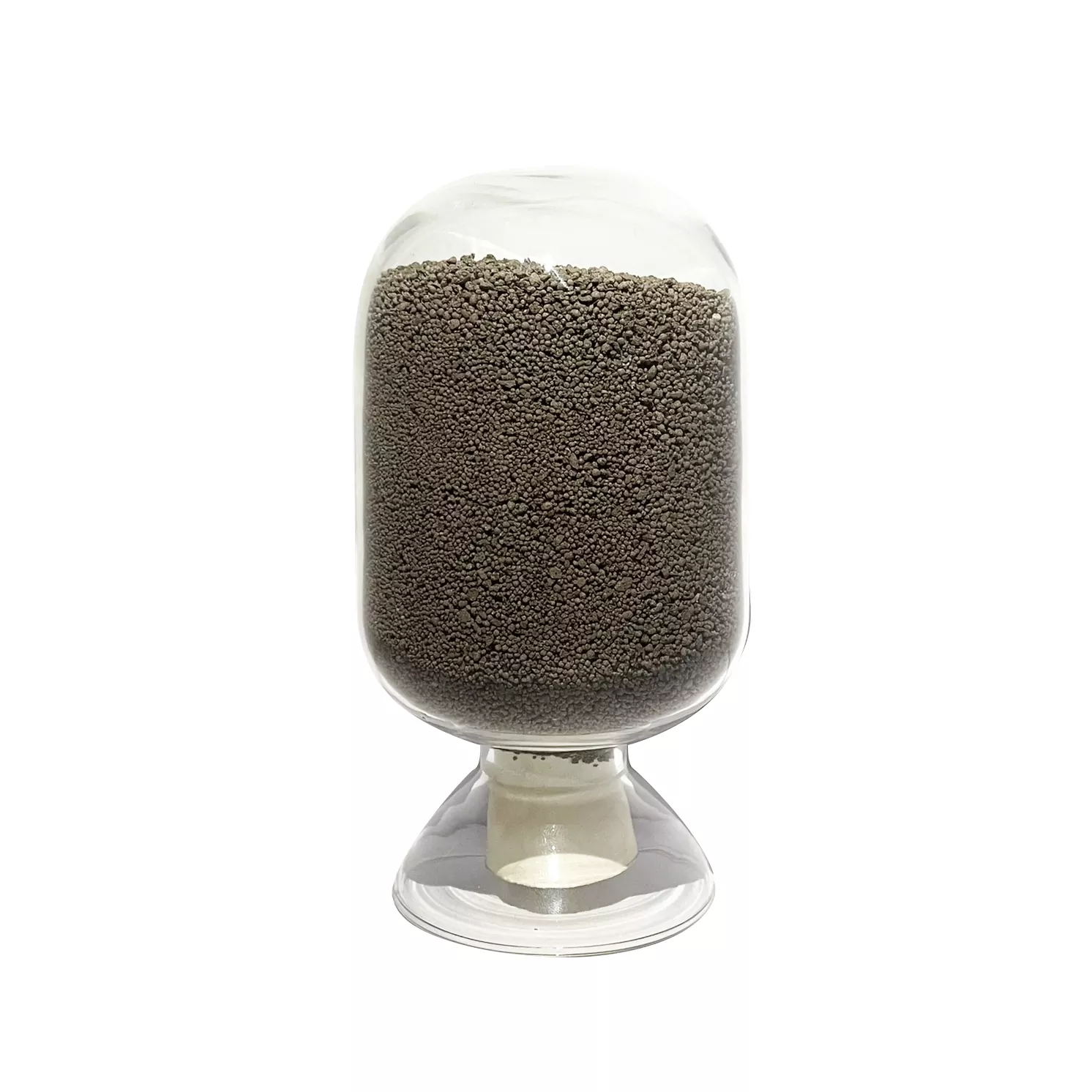

GUJIN® est un fabricant professionnel leader de flux de soudage en Chine SJ501 avec une qualité élevée et un prix raisonnable. GJ.SJ-501 est un flux aggloméré de type aluminium-titane avec une valeur d'alcalinité de 0,5 à 0,8, des particules sphériques brun foncé, un rapport de charge lâche de 1,2 g/cm³, une taille de particule de 10 à 60 mesh et peut être utilisé pour à la fois AC et DC. Le fil de soudage CC est connecté à l'électrode positive et le courant de soudage maximum peut atteindre 1 000 A. Lorsque vous utilisez ce flux à arc submergé pour le soudage, la combustion de l'arc est stable, la formation de la soudure est belle et elle présente une forte résistance à la porosité. Il n'est pas sensible à une petite quantité de rouille et à la peau d'oxyde à haute température ; Il peut faire passer le Si et le Mn dans le cordon de soudure, particulièrement adapté au soudage à grande vitesse à deux fils et à plusieurs fils ; En raison de sa bonne élimination des scories, il est couramment utilisé pour souder les joints d’angle.

Usage:

Le flux d'arc submergé SJ-501 associé à des fils de soudage tels que H08A, H08MnA et H08MnMoA, il peut souder de l'acier à faible teneur en carbone, certains aciers faiblement alliés et de l'acier résistant à la chaleur, tels que des navires, des chaudières, des récipients sous pression, etc. Particulièrement utilisé pour le soudage à grande vitesse. Particulièrement adapté au soudage double face en un seul passage.

Précautions :

1. Les sols huileux, l'humidité, la rouille du fer et d'autres substances étrangères doivent être retirés du joint de soudure.

2. Le flux d'arc immergé SJ-501 doit être cuit à 300 ℃ - 350 ℃ pendant 2 heures avant utilisation.

Composition chimique (%)

SiO₂+TiO₂	Al₂O₃+MnO	CaO+MgO	CaF₂	S	P
25-30	50-60	5-10	5-10	≤0,05	≤0,05

Basicité du flux ： N/B = 0,5-0,8

Performance mécanique du métal déposé

Fil	Mode standard	Limite d'élasticité (MPa)	Résistance à la traction (MPa)	Énergie d'impact AKV(J)	Élongation
H08A	F4A2-H08A	≥330	410-560	≥27（0℃）	≥22%
H08MnA	F5A4-H08MnA	≥400	500-600	≥27（0℃）	≥22%
H08Mn2MoA	F7021-H08Mn2MoA	≥480	520-640	≥27（0℃）	≥22%
